MIL-STD-461 軍用電磁兼容（EMC）測試標準詳解（含中國GJB對應標準）
01
標準簡介
MIL-STD-461 是美國國防部（DoD）制定的電磁兼容性（EMC）測試標準，用于評估電子、電氣和機電設備及其子系統的電磁特性。該標準是眾多國際 EMI（電磁干擾）標準的基礎，已被全球廣泛采納，為多項電磁兼容規范提供了技術依據。
MIL-STD-461 特別適用于以下設備類型：
外殼尺寸不大于機架級的電子設備；
多個外殼之間具有獨立電氣連接；
電源輸入源于主電源（非電池供電）。
該標準不僅在美軍體系中廣泛應用，也成為全球軍用 EMC 測試的“黃金標準”。
中國國軍標中，等效對應的標準為：
GJB 151B-2013
：《軍用設備和分系統電磁發射和敏感度要求與測量》
GJB 152A-1997
：《軍用設備和分系統瞬態電磁場抗擾度要求》
這兩部標準在項目結構、頻率范圍及測試目的上與 MIL-STD-461 基本對應，適用于中國國內軍工研發、生產與出廠測試環節。
02
版本歷史
該標準經歷了多次修訂，主要版本包括：
MIL-STD-461A（1968）
MIL-STD-461B（1980）
MIL-STD-461C（1986）
MIL-STD-461D（1993）
MIL-STD-461E（1999）
MIL-STD-461F（2007）
MIL-STD-461G（2015，現行版本）
03
主要規范內容

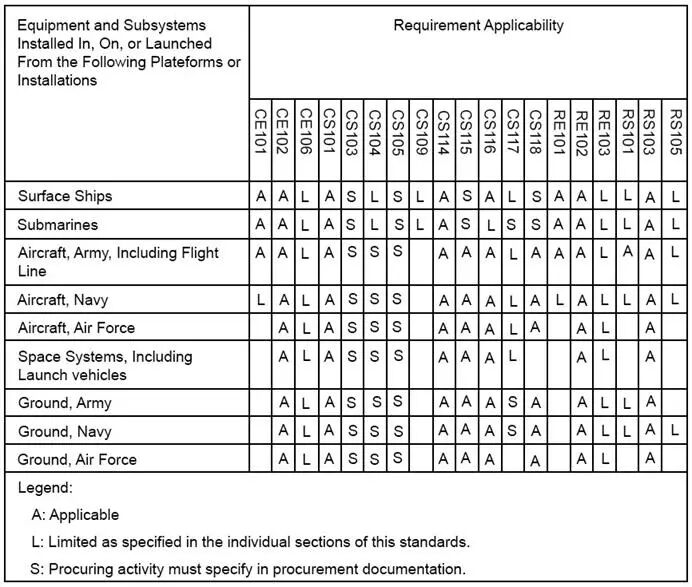

MIL-STD-461 為空軍、海軍和陸軍的設備和平臺定義了專門的 EMC 測試要求。測試項目采用字母+數字的編碼方式表示，如 CE101、CS114、RE102 等。
04
版本歷史
傳導發射：10 kHz – 40 GHz
輻射發射：30 MHz – 18 GHz
傳導抗擾度：10 kHz – 18 GHz
輻射抗擾度：30 MHz – 18 GHz
其他抗擾測試限值如下：
靜電放電抗擾度（ESD）：2 kV – 30 kV
雷擊感應電流（LITS）抗擾度：50 A – 100 A
05
MIL-STD-461的測試方
法有哪些？
A. 傳導發射測試（CE 類）
用于測量設備通過電纜傳播的電磁干擾（EMI）。
CE101：音頻頻率電流和電源線測試
適用頻率：30 Hz – 10 kHz，用于評估設備電源線（含返回線）的低頻干擾。
CE102：射頻電壓和電源線測試
適用頻率：10 kHz – 10 MHz，用于評估電源線在射頻頻段的發射。
CE106：天線端口發射測試
適用頻率：10 kHz – 40 GHz，用于發射器、接收器、放大器的天線端口發射測試。
B. 傳導抗擾度測試（CS 類）
用于評估設備對通過電纜傳入的電磁干擾的敏感性。
CS101：電源線抗擾度（30 Hz – 150 kHz）
CS103：天線端口互調響應測試（15 kHz – 10 GHz）
CS104：天線端口對不期望信號的抑制（30 Hz – 20 GHz）
CS105：天線端口交調抗擾度（30 Hz – 20 GHz，僅適用于接收機）
CS109：結構電流抗擾度（60 Hz – 100 kHz，手持設備豁免）
CS114：電纜注入射頻信號抗擾度（10 kHz – 200 MHz）
CS115：電纜脈沖激勵抗擾度測試
CS116：阻尼正弦瞬態抗擾度（10 kHz – 100 MHz）
CS117：雷擊感應瞬態抗擾度（適用于安全關鍵設備）
CS118：人員靜電放電（ESD）抗擾度（操作中放電）
C. 輻射發射測試（RE 類）
用于評估設備通過空間輻射的電磁干擾。
RE101：磁場發射（30 Hz – 100 kHz）
RE102：電場發射（10 kHz – 18 GHz）
RE103：天線諧波與雜散發射（適用于發射設備）
D. 輻射抗擾度測試（RS 類）
用于評估設備對空間電磁干擾的抗擾能力。
RS101
：磁場抗擾度測試（30 Hz – 100 kHz）
RS103
：電場抗擾度測試（依平臺不同而變化）
地面平臺：2 MHz – 18 GHz
水面艦艇、潛艇、軍機、航天器：10 kHz – 18 GHz
空軍飛機：2 MHz – 18 GHz
RS105
：瞬態電磁場抗擾度測試
驗證設備殼體對短時高強度電磁場的抵抗能力，適用于核爆、雷擊等極端環境。
