開關電源電磁兼容（EMC）測試是確保開關電源在工作過程中不會對周圍電子設備產生干擾，同時能夠抵抗來自外部的電磁干擾。EMC測試主要包括發射測試和抗擾度測試兩部分。本文將詳細介紹開關電源EMC測試的流程。

了解相關標準

在進行EMC測試之前，需要了解相關的國際、國家和行業標準，如IEC 61000-4-2、EN 55011等，以確保測試的準確性和有效性。

確定測試范圍：根據產品的功能和應用場景，確定需要進行EMC測試的頻率范圍、場強等級等參數。

準備測試設備：購買或租賃相應的EMI測試設備，如頻譜分析儀、信號發生器、功率放大器等。

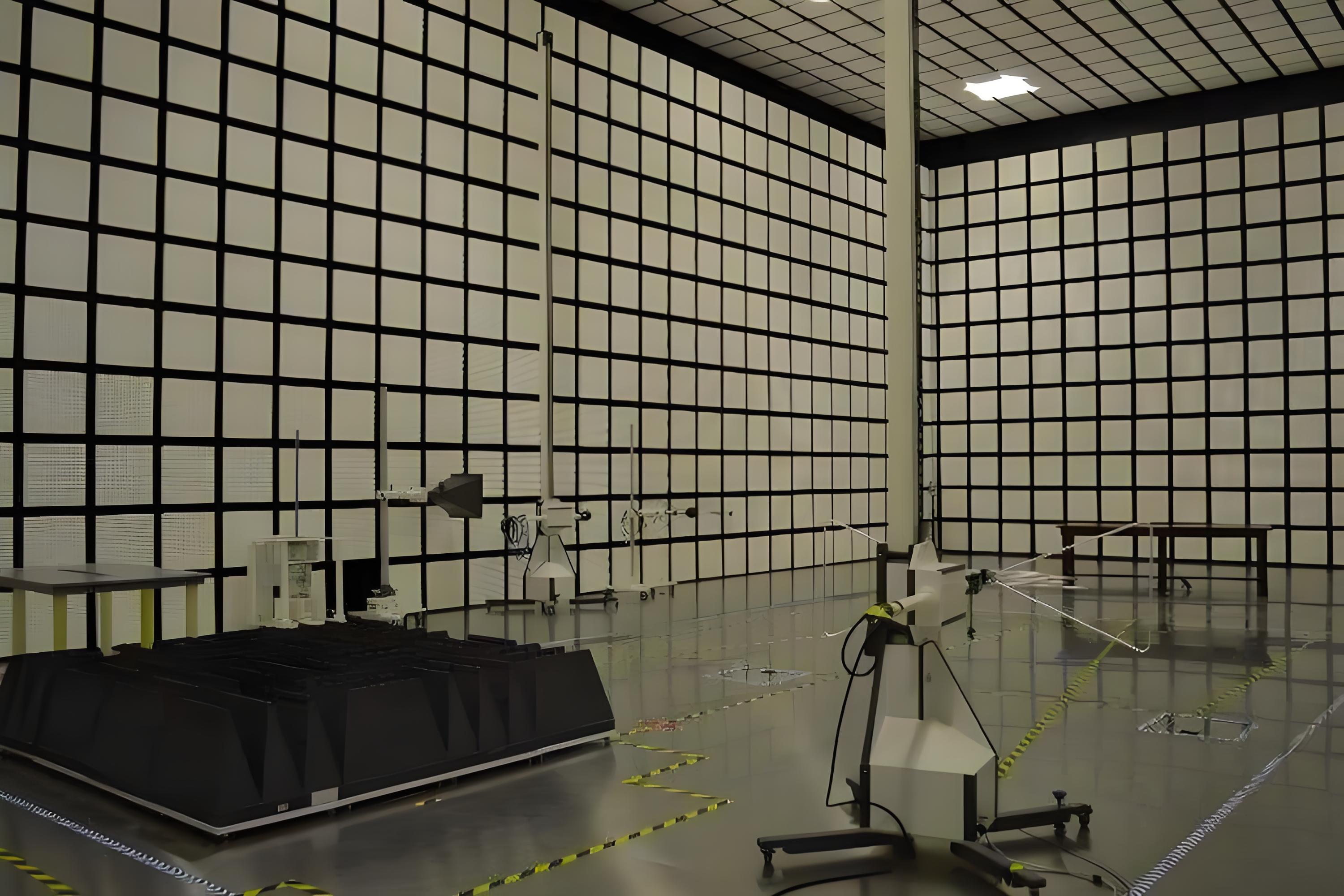

搭建測試環境：搭建一個符合標準的EMC測試環境，包括屏蔽室、接地系統、轉臺等。

評估產生的電磁干擾

是否符合相關標準

發射測試分為輻射發射測試和傳導發射測試兩部分。

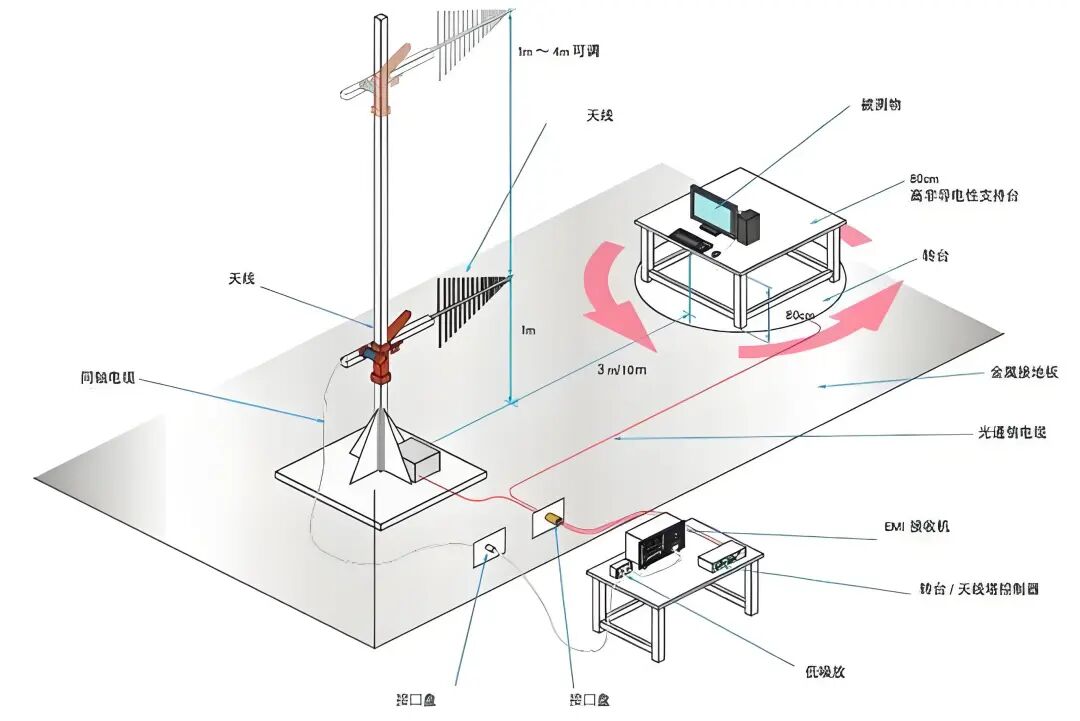

輻射發射測試：輻射發射測試主要評估開關電源產生的電磁波輻射是否超過規定的限值。測試步驟如下：

（1）將開關電源放置在屏蔽室內的轉臺上，調整轉臺的角度，使開關電源的各個面都能夠被測量到。

（2）使用頻譜分析儀測量開關電源在不同頻率下的輻射強度。

（3）根據測量結果，判斷開關電源的輻射發射是否滿足相關標準。

傳導發射測試：傳導發射測試主要評估開關電源通過電纜線產生的電磁干擾是否超過規定的限值。測試步驟如下：

（1）將開關電源與負載連接，并將電纜線穿過屏蔽室的孔洞。

（2）使用頻譜分析儀測量電纜線上的傳導發射強度。

（3）根據測量結果，判斷開關電源的傳導發射是否滿足相關標準。

抗擾度測試主要評估

開關電源在實際使用過程中是否能夠抵抗來自外部的電磁干擾。抗擾度測試分為輻射抗擾度測試和傳導抗擾度測試兩部分。輻射抗擾度測試：輻射抗擾度測試主要評估開關電源在受到外部電磁波干擾時是否能夠正常工作。測試步驟如下：

（1）將開關電源放置在屏蔽室內的轉臺上，調整轉臺的角度，使開關電源的各個面都能夠被測量到。

（2）使用信號發生器產生一定強度的電磁波干擾信號，將其照射到開關電源上。

（3）觀察開關電源的工作狀態，判斷其是否能夠正常工作。傳導抗擾度測試：傳導抗擾度測試主要評估開關電源在受到外部電磁干擾時是否能夠正常工作。測試步驟如下：

（1）將開關電源與負載連接，并將電纜線穿過屏蔽室的孔洞。

（2）使用信號發生器產生一定強度的電磁波干擾信號，通過電纜線傳輸到開關電源上。

（3）觀察開關電源的工作狀態，判斷其是否能夠正常工作。

測試結果分析與改進

根據EMC測試的結果，分析開關電源在發射和抗擾度方面存在的問題，并采取相應的措施進行改進。例如，優化開關電源的設計、增加濾波器、提高屏蔽效果等。在改進后，需要重新進行EMC測試，直至滿足相關標準要求。
