高速背板的電磁兼容性設計要點

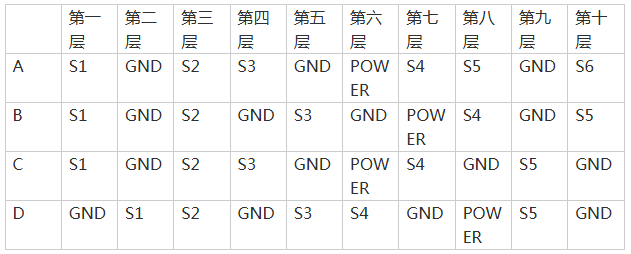

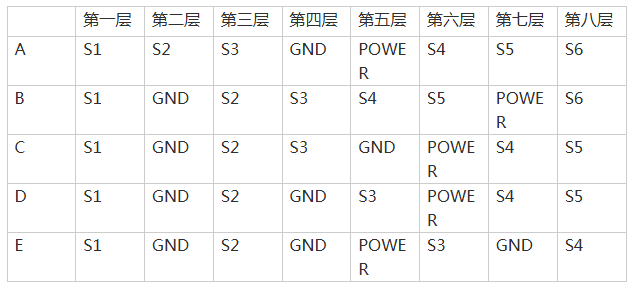

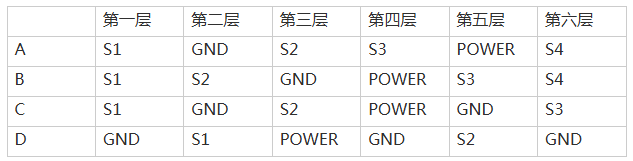

為保障高速背板具備優異的電磁兼容性能，可讓印制電路板運行狀態下契合電磁兼容與抗干擾標準。合理的層疊結構能夠有效屏蔽、抑制電磁干擾。

多層印制板的電磁兼容分析，可依托基爾霍夫定律與法拉第電磁感應定律開展。

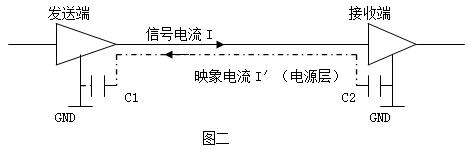

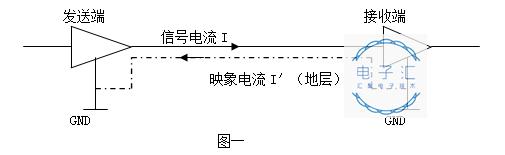

依據基爾霍夫定律，時域信號從信號源傳輸至負載，必然存在一條阻抗最小的傳導路徑，詳見圖一。圖中電流 I 與鏡像電流 I′數值一致、流向相反，I 為信號電流，I′為鏡像電流，承載鏡像電流的板面即為鏡像層。若信號電流底層為電源層，鏡像電流回路將依靠電容耦合形成，具體參考圖二。

高速信號的布線主要是考慮信號的完整性，即延遲、反射、串擾、同步切換噪聲(SSN)和電磁兼容性(EMI)。

時鐘信號線需兼顧信號完整性與EMI電磁干擾問題，其布線處理直接決定高速背板整體性能。

背板內時鐘線通常布設在內層，優先夾設于兩層平面層之間走線。布線過程中嚴格管控線路阻抗，層間換層走線時保持阻抗統一，避免信號反射干擾時鐘信號。

信號線相互之間、信號線與其他線路的間距至少遵循3W設計準則，可有效規避時鐘線路引發的信號串擾。存在同步時序要求的線路，布線時需做等長處理，杜絕走線時延造成時序偏差。

高速信號線設計重點需把控信號完整性，涵蓋阻抗管控、信號反射、線路串擾等關鍵要素。

 背板內的高速信號線通常布置在內層，緊鄰地平面布線。走線阻抗需嚴格管控，層間換線時保持阻抗統一，避免阻抗不匹配引發信號反射，杜絕信號出現過沖、振鈴現象，保障數據傳輸穩定可靠。

 高速信號線與其他線路間距最低遵循2W布線準則，布線空間充足時建議采用3W準則，可有效降低線路間串擾干擾。并行數據線路需滿足時序同步標準，布線過程中做到線路等長布設，規避走線時延差異造成的時序偏差。

邊沿速率：信號上升與下降的跳變時長，是傳輸線計算的關鍵參數。需注意，當信號邊沿速率低于 300ps 時，不可采用多點、多分支類總線架構。

分支走線長度：分支走線會對背板總線產生影響，通常走線越長，線路阻抗間斷問題就越突出，信號升降沿處的阻尼振蕩幅值也會隨之增大。因此縮短單板分支走線長度，能夠降低其對背板總線的負面影響。

接口器件布局：為削弱分支走線給背板傳輸線路帶來的影響，需盡可能縮減分支長度。單板布局階段應優先敲定接口器件擺放位置，以此實現最短分支走線。多點架構的總線收發器、多分支架構的接收器，均需緊貼連接器布設，排布距離越近效果越好，優先采用雙面布設方式縮減分支長度。

差分阻抗：BLVDS 總線要求單組差分線路阻抗保持 100 歐姆。兩組差分線路間距達到 20mil 時，相互間的共模、差模干擾可基本忽略。單組差分線間距越小，對外電磁輻射越少，外界干擾轉化為接收端差模干擾的占比越低、共模干擾占比越高，利于接收器穩定工作。設定走線寬度為 W、介質層厚度為 d、單組差分線內部間距為 l、兩組差分線之間間距為 L。走線寬度越大，PCB 特性阻抗加工精度越易把控，背板常規選用 12mil 線寬；介質層厚度不宜過小，厚度越小阻抗數值越低，背板信號層之間、信號層與地層之間介質厚度最低不得低于 13mil。單組差分線內部間距需大于介質層厚度，介質層取 13mil 時，該間距最小為 18mil；兩組差分線路間距一般不低于單組內線間距的兩倍。

總線終端匹配：多點式總線兩端均需配置匹配電阻；多分支式總線依據驅動器布設位置，配備單端或雙端匹配電阻。電阻阻值需匹配線路負載后的實際等效阻抗。選型時阻值宜略高于等效阻抗，切勿小于等效阻抗。阻值偏大僅會產生信號反射問題，阻值偏小則會直接導致信號幅值衰減。

分支線路終端處理：在連接器引腳近端的 LVDS 差分線路上，每路信號串聯 15~30 歐姆電阻，可對信號邊沿速率起到濾波效果，有效抑制分支走線與高速邊沿引發的阻尼振蕩。也可在差分接收器輸入端并聯小電容實現優化，但電容參數難以精準把控，實際應用中普遍選用電阻方案，該方式僅適用于多分支線路。針對邊沿速率高、分支走線偏長的多分支線路，串聯電阻的優化效果尤為顯著。

連接器與引腳排布：結合實際使用場景選定連接器，選型參考包含信號引腳數量、外形尺寸、電氣指標、引腳排布等條件。單排引腳數量越少適配性越好。差分信號引腳盡量排布在同一排，保障線路走線長度一致。TTL、CMOS 類信號線路與 LVDS 差分線路分區布設，規避電磁串擾。電源、接地引腳采用差異化針腳規格，規范通斷電時序。上電依次為地線、電源線、輸入輸出線，斷電時序與之相反。

差分線路均衡性：差分線路兩根走線失衡會產生共模噪聲。抑制共模噪聲的核心方式，是保證雙線走線長度、布線形態、線間間距保持統一，維持線路均衡狀態。雙線長度不一致，不僅會產生信號偏移，還會造成接收端信號抖動，設計過程中需嚴格規避。同時單根線路總長，盡量避免為信號四分之一波長的整數倍。

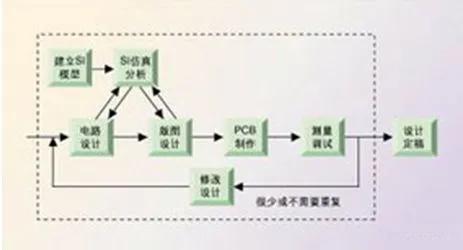

高速背板布線建議運用依托信號完整性分析的PCB設計方式，具體設計流程如下：

 開展PCB板設計工作前，先搭建高速數字信號傳輸對應的信號完整性模型。

 依托該模型預判各類信號完整性相關問題，結合仿真測算結果選定適配的器件型號、參數規格與電路拓撲結構，以此作為電路設計參考標準。

電路設計階段，將擬定方案導入信號完整性模型開展分析，結合器件參數、PCB板材參數的公差區間，以及版圖設計里拓撲結構、線路參數的可變情況，測算并界定設計方案的可行范圍。

電路設計收尾后，所有高速數字信號均需形成完整可行的設計區間。即便PCB板材、元器件參數出現合理波動，器件排布與線路走線存在常規調整空間，也可始終滿足信號完整性指標。

正式繪制PCB版圖前，把各信號可行區間的臨界數值設定為設計約束條件，以此指導電路板布局與布線作業。

版圖繪制期間，將階段性或完整設計成果錄入模型復核信號完整性，核驗實際設計效果是否達標。若仿真數據不符合規范，及時調整版圖布局乃至電路方案，有效規避設計缺陷引發的產品失效問題。

PCB設計全部敲定后，便可投入板材生產加工，生產參數的浮動范圍需控制在信號完整性分析劃定的可行區間內。

板材制作完成后，借助專業設備實測調試，校驗信號完整性模型與分析方式的準確性，據此優化完善模型參數。

確保模型與分析邏輯可靠后，電路板基本無需反復改動設計、多次打樣，既能縮減產品研發時長，也能有效把控研發投入成本。

高速背板布局時應遵循“模擬、數字區域分開”，“高速、中速、低速區域分開”的布局原則，防止模數干擾及信號之間的串擾。接插件的豎排針上應多定義地，即可給信號最短路徑回流，又可防止信號的串擾。背板上對模擬地、數字地的處理一般遵循“分區不分割”的原則，模擬信號、數字信號分別在相應區域布線，無聯系的信號線不跨區布線。
